Khớp nối nhanh bơm chìm DN100 là bộ đế khớp nối tự động (auto-coupling) PEROTAC cho bơm chìm có họng xả DN100. Đế cố định dưới đáy hố, bơm trượt xuống theo ống dẫn hướng và tự khớp vào đế, nên nâng bơm lên sửa chữa mà không cần xuống hố tháo bích.
Kích thước lắp đặt DN100
Các kích thước dưới đây dùng để bố trí hố bơm, khoảng cách đế tới thành hố và cao độ ống xả.
| T1 / T2 / T3 / T4 | 365 / 306 / 169 / 27,5 mm |
| T5 / T6 / T7 / T8 | 55 / 293 / 258 / 115 mm |
| K1 / K2 | 261 / 176 mm |
| S | 101 mm |
| h1 / h2 | 232 / 350 mm |

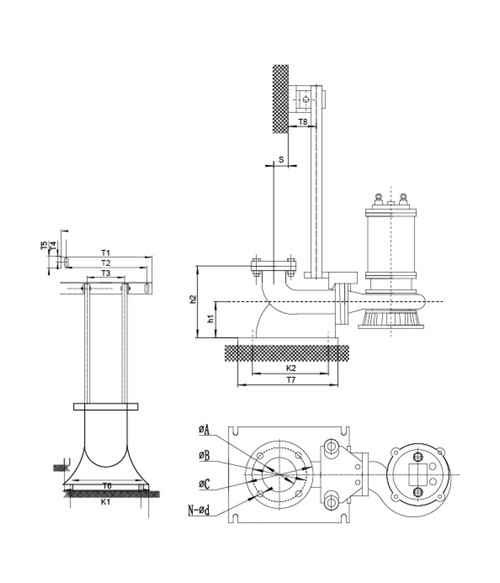

Ký hiệu kích thước theo bản vẽ lắp đặt trong catalogue PEROTAC Auto-Coupling.
Có hợp với bơm của anh/chị không
Hợp khi: bơm chìm đặt cố định trong hố, họng xả DN100 có bích theo ISO 7005-92, cần nâng hạ bơm thường xuyên để bảo trì.
Chưa hợp khi: bơm đặt di động, xả bằng ống mềm; họng xả khác cỡ DN100; hoặc bích xả không theo tiêu chuẩn (cần co chuyển đổi).
So với lắp bơm cố định bằng bích
| Tiêu chí | Khớp nối nhanh | Bắt bích cố định |
|---|---|---|
| Bảo trì bơm | Kéo bơm lên bằng xích | Xuống hố tháo bulông |
| Đường ống xả | Giữ nguyên | Phải tháo |
| Xả cạn hố | Không cần | Thường phải xả |
Vì sao bơm không vào khớp
Nguyên nhân thường là ống dẫn hướng không song song, giá đỡ trên bị lệch, hoặc rác bám trên mặt khớp của đế. Kiểm tra ống dẫn hướng 1½” / Ø48,3×3,5 và vệ sinh mặt khớp trước khi thả bơm lại.
Khớp nối nhanh DN100 hoạt động thế nào
Đế khớp nối bắt chặt xuống sàn hố bằng bulông móng (4-M38 / 4-M42) và nối cố định với đường ống xả. Bộ gá bắt vào bích xả của bơm. Khi thả bơm, bộ gá trượt theo 2 ống dẫn hướng 1½” / Ø48,3×3,5 và tì vào mặt khớp của đế; trọng lượng bơm ép kín mối nối. Khi cần bảo trì, chỉ việc kéo bơm lên bằng xích, đường ống xả vẫn giữ nguyên.
Lắp đặt theo 4 bước
- Định vị đế, khoan và bắt bulông móng 4-M38 / 4-M42.
- Nối đế với ống xả, lắp 2 ống dẫn hướng 1½” / Ø48,3×3,5.
- Cố định đầu trên ống dẫn hướng bằng giá đỡ (2-M13).
- Bắt bộ gá vào bích bơm, thả bơm theo ống dẫn hướng và chạy thử.
Các cỡ khớp nối nhanh PEROTAC
| Model | Cỡ nối | Ống dẫn hướng | Khối lượng |
|---|---|---|---|
| DN50 | Ø50/G2″ | 1″ | 17 kg |
| DN65 | Ø65/G2½” | 1″ | 24 kg |
| DN80 | Ø80/G3″ | 1½” | 31 kg |
| DN100 | Ø100/G4″ | 1½” | 45 kg |
| DN150 | Ø150/G6″ | 1½” | 96 kg |
| DN200 | Ø200/G8″ | 1½” | 132 kg |
| DN250 | Ø250/G10″ | 1½” | 179 kg |
| DN300 | Ø300/G12″ | 2″ | 230 kg |
Khối lượng tịnh theo catalogue; DN150 có bản PN6 96 kg và PN10 95 kg.
Hỏi nhanh về khớp nối DN100
Dùng ống dẫn hướng cỡ nào?
1½” / Ø48,3×3,5.
Bộ DN100 gồm những gì?
Theo catalogue: đế khớp nối, bộ gá lắp vào bơm và giá đỡ ống dẫn hướng phía trên.
Khối lượng bao nhiêu?
Khoảng 45 kg tịnh theo catalogue.
